Что означает диагностика топливных форсунок на дилерском уровне?
Сервис PRO Дизель — профессиональный ремонт дизельной топливной аппаратуры Common Rail
Современный дизельный двигатель — это сложнейший высокотехнологичный механизм, где каждая деталь работает с микронной точностью. Одним из ключевых элементов системы Common Rail являются топливные форсунки. Именно от их состояния зависит мощность, расход топлива, экологичность и ресурс двигателя в целом. Но что на самом деле скрывается за громкой фразой «диагностика на дилерском уровне»? В этой статье мы подробно разберём, что такое профессиональная диагностика форсунок, какие этапы она включает, каким оборудованием выполняется и почему попытки сэкономить на качественной диагностике часто оборачиваются капитальным ремонтом двигателя.
1. Почему обычная диагностика — это не дилерский уровень?
Владельцы дизельных автомобилей нередко сталкиваются с ситуацией: машина начала «троить», возрос расход топлива, упала динамика, появился чёрный дым. Первое желание — заехать в ближайший гаражный сервис, где мастер «по звуку» или по ошибке в памяти ЭБУ делает вывод: «пора менять форсунки».
Чем отличается подход на дилерском уровне?
| Параметр | Обычный автосервис | Сервис PRO Дизель (дилерский уровень) |
|---|---|---|
| Оборудование | Универсальные сканеры, визуальный осмотр | Профессиональные стенды Bosch, Denso, Delphi, Continental, осциллографы |
| Точность измерений | Погрешность до 10–15% | Погрешность менее 0,5% |
| Диагностика на двигателе | Только чтение ошибок | Полный цикл: чтение, осциллография, коррекции, баланс цилиндров |
| Снятие и стендовая проверка | Визуально «льёт — не льёт» | 28+ параметров на стенде |
| Отчёт | Устное заключение | Цифровой протокол с графиками и цифрами |
| Гарантия на результат | Отсутствует | Письменная гарантия с указанием всех измеренных параметров |
Главное отличие — измерительность. На дилерском уровне диагност не гадает, а измеряет и сравнивает с эталонными значениями завода-изготовителя.
2. Когда нужна диагностика форсунок на дилерском уровне?
Есть несколько однозначных симптомов, при которых промедление с диагностикой может привести к дорогостоящему ремонту:
- Плавающие обороты на холостом ходу — самый ранний признак износа форсунок.
- Увеличенный расход топлива — на 15–20% выше паспортного.
- Затруднённый холодный пуск — двигатель заводится с 3–5 попытки, идёт белый дым.
- Чёрный или сизый дым из выхлопной трубы.
- Потеря мощности и динамики — машина «не едет» на низах, провалы при нажатии на газ.
- Масло в топливе или топливо в масле — критичный симптом.
- Горящие ошибки по форсункам (P0200–P0300, P1200–P1220 и др.).
- Повышенная вибрация двигателя — особенно на холостых оборотах.
3. Этапы профессиональной диагностики форсунок
Диагностика на дилерском уровне в сервисе PRO Дизель включает пять последовательных этапов. Пропуск хотя бы одного из них снижает качество результата.
Этап 1. Компьютерная диагностика двигателя
Подключается профессиональный диагностический сканер (Bosch KTS, Denso Diagnostic Tool, Delphi DS150E Pro, Jaltest, Texa IDC5). Выполняется:
- Чтение кодов неисправностей (DTC).
- Просмотр «замороженных кадров» (Freeze Frame).
- Мониторинг параметров в реальном времени: давление в рампе, угол впрыска, коррекции форсунок.
- Проверка коррекций топливоподачи — основной маркер «усталости» форсунок.
Нормальные значения коррекций: для большинства систем Common Rail — в пределах ±2,0–3,0 мг/такт. Если одна из форсунок показывает коррекцию более ±5,0 мг/такт — это сигнал к обязательной стендовой проверке.
Этап 2. Мотор-тест и баланс цилиндров
С помощью мотор-тестера (Bosch FSA, MAHA, SAT) измеряется:
- Равномерность работы цилиндров — разница в оборотах при отключении каждого цилиндра.
- Компрессия — чтобы исключить механическую проблему (кольца, клапана).
- Осциллограмма давления в рампе — форма сигнала позволяет оценить работу ТНВД и демпфера пульсаций.
- Осциллограмма тока форсунок — Pin-point диагностика: видно время начала и конца впрыска.
На этом этапе можно выявить до 60% неисправностей форсунок без снятия с двигателя.

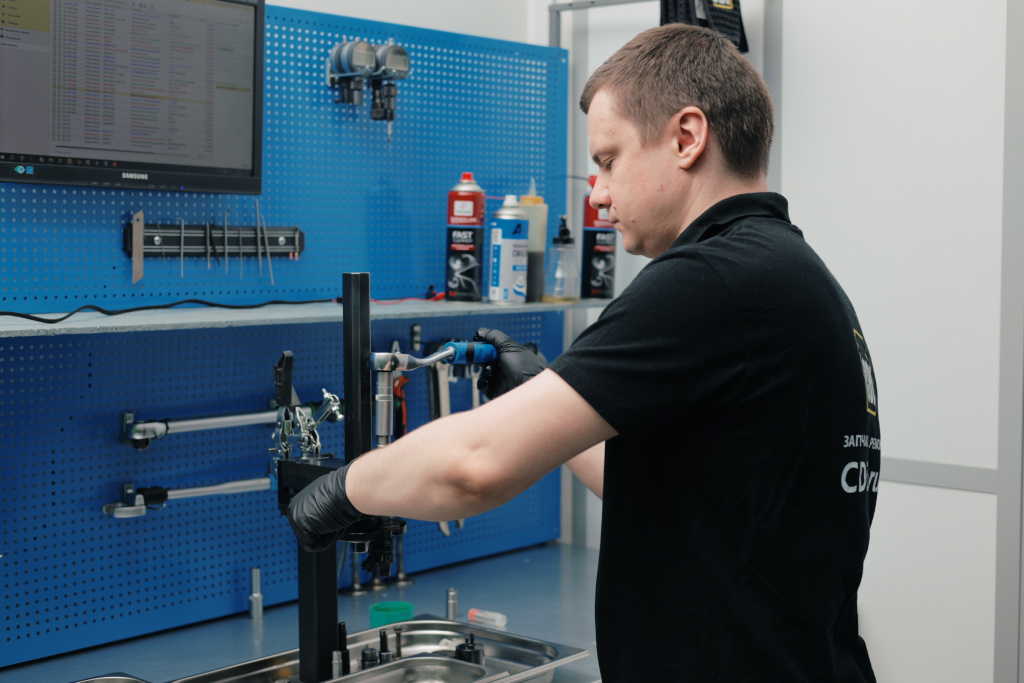

Этап 3. Снятие форсунок и визуальный осмотр
Форсунки демонтируются в строгом соответствии с технологией завода-изготовителя. После снятия проводится:
- Оценка состояния распылителя (нагар, эрозия, подгар).
- Проверка уплотнительных колец и медных шайб.
- Осмотр посадочного места в ГБЦ.
- Оценка состояния фишек и проводки.
Этап 4. Стендовая диагностика (сердце процесса)
Форсунки устанавливаются на профессиональный стенд — Bosch DCI 200, Bosch DCI 700, Hartridge Cri-PC, Dieselland CR-Jet. Стенд имитирует работу двигателя: подаёт чистое дизельное топливо под высоким давлением (до 2200 бар) и измеряет десятки параметров.
Что измеряет стенд?
| № | Параметр | Норма | Отклонение |
|---|---|---|---|
| 1 | Производительность основной впрыск (мл/1000 тактов) | ±10% от эталона | >15% — замена |
| 2 | Производительность предвпрыск (мг/такт) | ±15% | >20% — ремонт |
| 3 | Обратный слив (мл/мин) | < 50 мл/мин | >100 мл/мин — износ |
| 4 | Герметичность запорного конуса | 0 капель за 30 сек | Любая капля — ремонт |
| 5 | Время срабатывания электромагнита (мкс) | ±10% от эталона | >20% — замена |
| 6 | Факел распыла (визуально) | Равномерный, 3–5 струй | Асимметрия, «ёлочка» |
| 7 | Герметичность корпуса | 0 утечек | Замена уплотнений |
| 8 | Сопротивление обмотки (Ом) | 0,3–1,5 Ом | Обрыв или КЗ |
Эти измерения показывают не просто «работает — не работает», а степень износа каждой форсунки.
Этап 5. Составление протокола и рекомендации
По итогам всех измерений составляется цифровой протокол диагностики, в котором:
- Измеренные значения по каждой форсунке.
- Эталонные значения (по каталогу завода).
- Графики производительности на разных режимах.
- Заключение: годна / требуется ремонт / требуется замена.
- Рекомендации: промывка, замена распылителя, ремонт пьезоэлемента, полная замена.
4. Оборудование сервиса PRO Дизель

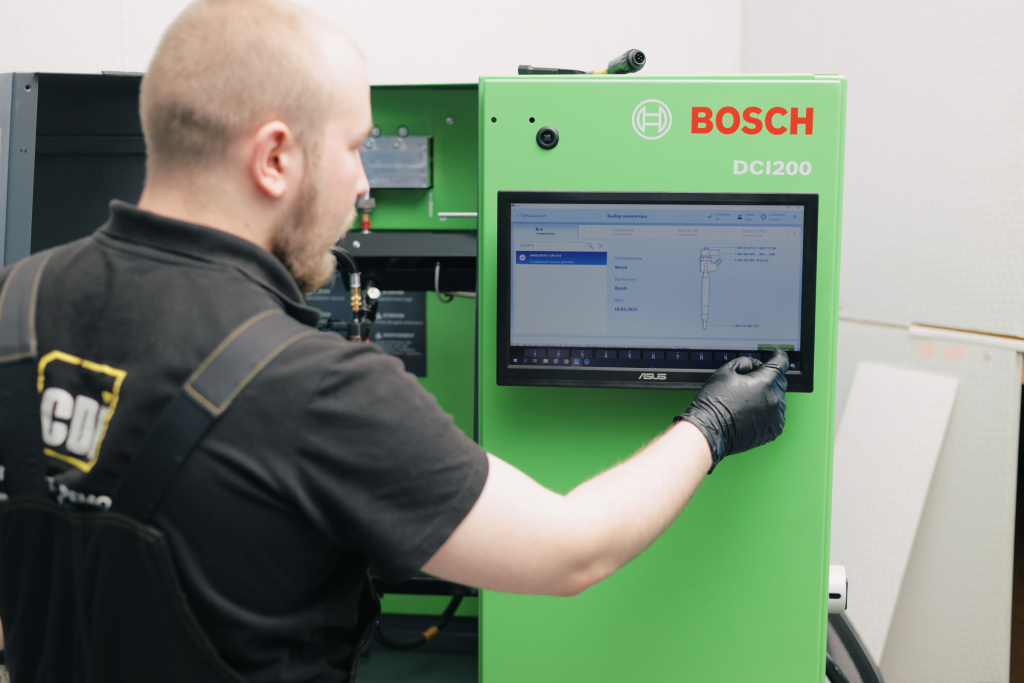

- Bosch DCI 200, Bosch DCI 700 — эталонные стенды для форсунок Common Rail (Bosch, Denso, Delphi, Siemens, Continental).
- Dieselland CR-Jet — специализированный стенд для форсунок.

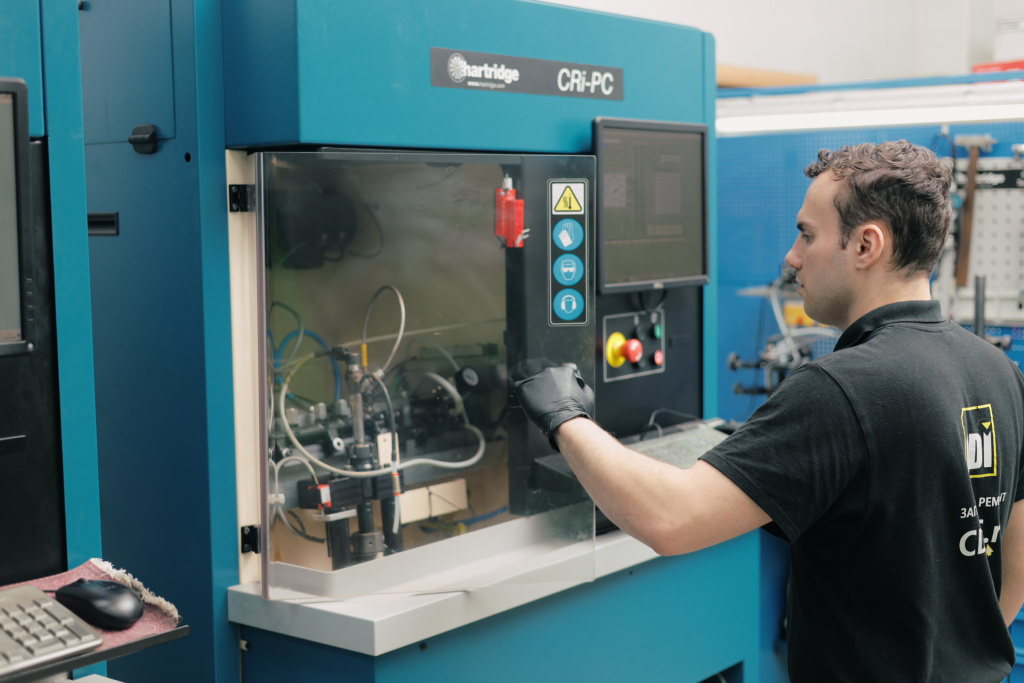

- Hartridge Cri-PC — для форсунок Delphi и Caterpillar.
- Ультразвуковая ванна Elma — для очистки форсунок перед испытаниями.
5. Разбор популярных мифов о диагностике форсунок
Миф 1: «Форсунку можно проверить слухом — если цокает, значит рабочая»
Реальность: Акустический метод не даёт информации о производительности, герметичности и времени срабатывания. Форсунка может «цокать», но не открываться на нужную величину из-за износа штока. Единственный достоверный метод — стенд.
Миф 2: «Если нет ошибок в ЭБУ — форсунки исправны»
Реальность: Ошибка появляется, когда отклонение превышает 40–50% от нормы. К этому моменту форсунка уже сильно изношена. Коррекции топливоподачи — гораздо более чувствительный индикатор.
Миф 3: «Достаточно промыть форсунку — и всё пройдёт»
Реальность: Промывка помогает только при закоксовке. При механическом износе (плунжер, седло, игла) промывка бесполезна.
Миф 4: «Диагностика на дилерском уровне — это просто дорогой сканер»
Реальность: Сканер — лишь часть процесса. Полный цикл включает компьютерную диагностику, мотор-тест, осциллографию, стендовые испытания и анализ. Это 30–90 минут работы квалифицированного инженера на оборудовании стоимостью в миллионы рублей.
6. Сколько стоит диагностика?
| Услуга | Цена |
|---|---|
| Компьютерная диагностика системы Common Rail (двигатель) | 2 000 — 3 000 ₽ |
| Диагностика 1 форсунки на стенде | 1 500 — 2 500 ₽ |
| Полный пакет: диагностика + стенд 4 форсунки + протокол | 7 000 — 10 000 ₽ |
| Выездная диагностика (с мотор-тестером) | от 5 000 ₽ |
7. Часто задаваемые вопросы (FAQ)
Рекомендуется проводить диагностику каждые 60 000–80 000 км пробега. При появлении симптомов (дым, расход, потеря динамики) — немедленно.
Да, частично. Компьютерная диагностика и мотор-тест с осциллографией дают 60–70% информации. Полную картину — 100% — даёт только стендовая проверка после снятия.
Проверка на слух определяет только механическую целостность. Стенд измеряет 28+ параметров: производительность, обратный слив, герметичность, время срабатывания, факел распыла на разных режимах.
Зависит от состояния. Если износ распылителя и плунжерной пары — до 30%, ремонт экономически оправдан (рекомплект 3–8 тыс. ₽ против новой форсунки 30–80 тыс. ₽). Если износ свыше 50% или разрушен корпус — замена.
Мы рекомендуем комплексный ремонт всех форсунок сразу. Замена только одной приведёт к дисбалансу коррекций — ЭБУ будет «выкручивать» остальные, что ускорит их износ.
Не рекомендуется. Главная опасность — перегрев поршневой группы из-за неправильного факела распыла и прогорание поршня.
Полный цикл: компьютерная диагностика (15–20 мин) + снятие (30–40 мин) + стенд (40–60 мин) + протокол (10–15 мин). Итого около 1,5–2 часов.
Да, сервис PRO Дизель предоставляет протокол с подписью мастера и печатью. При обнаружении скрытых дефектов в течение 7 дней — повторная диагностика бесплатно.
Bosch (CRI, CRIN, CRIP), Denso (DCR, DRL, G3S, HP4), Delphi (DFI 1.2, 2.2, 3.2, F2, F2P), Siemens/Continental (VDO, Piezo), Caterpillar, Cummins, Detroit Diesel — практически все типы Common Rail.
Да, диагностика форсунок и ТНВД для грузовых авто (Mercedes, MAN, Volvo, Scania, DAF, IVECO, КамАЗ, МАЗ) выполняется на том же оборудовании — стенды Bosch EPS 800 и Hartridge.
8. Как понять, что вам нужна именно дилерская диагностика?
Задайте себе три вопроса:
- Готовы ли вы заменить все четыре форсунки «на глаз» по 30–80 тыс. рублей каждая, если гаражный мастер ошибётся?
- Хотите ли вы знать точную причину неисправности: износ, закоксовка, электрическая проблема или некачественное топливо?
- Важен ли вам ресурс после ремонта — чтобы форсунки отработали не 10 000 км, а 150 000 км?
Если хотя бы на один вопрос вы ответили «Да» — вам нужна дилерская диагностика. Это методология, основанная на точных измерениях, сравнении с эталонными данными и профессиональном анализе.
9. Почему выбирают сервис PRO Дизель?
- 11 лет на рынке ремонта дизельной топливной аппаратуры.
- Сертифицированные инженеры с обучением на заводах Bosch, DENSO, Delphi.
- Оборудование последнего поколения — Bosch DCI 200, Bosch DCI 700, Hartridge Cri-PC, Dieselland CR-Jet.
- Гарантия на все виды работ — от диагностики до комплексного восстановления.
- Прозрачный протокол — вы видите цифры, а не слышите общие фразы.
- Бесплатная повторная диагностика при выявлении скрытых дефектов.
- Работа с любыми дизельными двигателями — от легковых авто до спецтехники.
Заключение
Диагностика топливных форсунок на дилерском уровне — это не просто проверка на стенде. Это комплексная методология, включающая компьютерную диагностику, осциллографию, мотор-тест, стендовые испытания с десятками измерений и составление цифрового протокола. Только такой подход позволяет точно определить состояние каждой форсунки, спрогнозировать остаточный ресурс и принять верное решение.
Экономия на качественной диагностике — ложная экономия. Форсунка, работающая неправильно, разрушает двигатель: прогорают поршни, выходят из строя клапаны, страдает турбина. Стоимость капитального ремонта двигателя в 10–20 раз превышает стоимость профессиональной диагностики и ремонта форсунок.
Действует гарантия на все виды работ. Выполняем диагностику, ремонт и восстановление форсунок Common Rail всех типов.
